L'équipement/système d'inspection d'égout de sonar de pipeline X4 est principalement utilisé pour la détection de conduites de transport d'eau (pleine eau ou au-dessus de 2/3 du niveau d'eau), de puits d'inspection ou de cavités souterraines. Il analyse et extrait automatiquement le contour de la paroi intérieure, établit un modèle tridimensionnel et effectue l'analyse quantitative.
Taille: longueur totale: 485mm, diamètre: 70mm;
Matériau: coquille d'alliage d'aluminium;
Étanche: IP68;
Température de fonctionnement: 0 ~ 40 ℃;
Température de stockage: -20 ~ 70 ℃;
Poids dans l'air: 2.7kg;
Fréquence acoustique: 1MHz;
Largeur de faisceau: 1.1deg (-3db), faisceau conique;
Résolution de gamme (gamme de 0.125m) : 0.5mm;
Diamètre maximal applicable du tuyau: 6000mm;
Largeur d'impulsion de transmission: 4 ~ 20us;
Bande passante de réception: 500KHz;
Alimentation: 48V DC;
Longueur de câble: 150m (personnalisable)
Moteur à moteur
Câble à 2 broches, dessin anti-Kevlar 300 kg, gaine en polyuréthane importée, diamètre de câble <6mm, étanche, usure, acide, corrosion.
Câble rétractant automatiquement ou manuellement
Compteur de câble précis, déviation à moins de 1mm
Compatible avec les chenilles de la série X5-H facile à voir et le système d'inspection du sonar X4
Classe de protection: IP63
Dimension( LxWxH): 570x395x475mm
Poids: environ 45 kg (avec câble de 150m)
Un ordinateur ou une tablette ordinaire peut être utilisé au contrôleur principal avec un logiciel de collecte d'inspection intégré. Le contrôleur principal et le joystick peuvent contrôler le chenille vers l'avant, l'arrière et tourner, la rotation de l'appareil photo, la lumière et ainsi de suite. Équipé du logiciel de rapport d'analyse d'imagerie sonar de pipeline PipeSonar, installé sur l'ordinateur et connecté au câble via la ligne WIFI, utilisé pour l'affichage en temps réel et la collecte d'images d'inspection pendant le processus d'inspection, et peut effectuer l'extraction du contour, l'analyse d'interprétation, la reconstruction tridimensionnelle et la sortie du rapport.

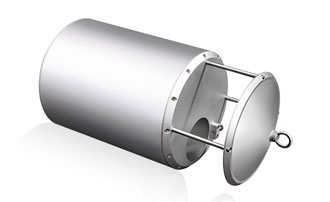

Matériaux: acier inoxydable, largeur de tuyau appropriée: DN300 mm ~ 6000mm;
Taille: 220mm * 70mm * 400mm;
Poids: 2kg;
Flottage: 5kg.
Les systèmes d'inspection des canalisations d'égout de sonar offrent plusieurs avantages pour évaluer l'état des infrastructures d'égout souterraines.
Test non destructif: L'inspection par sonar est une méthode de test non destructive, ce qui signifie qu'elle ne nécessite pas d'accès physique au réseau d'égouts ou à des procédures invasives. Cela aide à minimiser les perturbations du réseau d'égouts et réduit le besoin d'excavation extensive.
Imagerie complète: la technologie Sonar peut fournir une imagerie complète de la structure interne des tuyaux d'égout. Il génère des visualisations détaillées de l'intérieur du tuyau, permettant aux inspecteurs d'identifier les fissures, la corrosion, les blocages, les intrusions racinaires et d'autres problèmes.
Cartographie précise: les systèmes de sonar peuvent créer des cartes précises des systèmes d'égout, y compris les formes, les tailles et les longueurs des tuyaux. Ces informations sont cruciales pour la planification de l'entretien, des réparations et des mises à niveau.
Opération à distance: Les inspections des sonars peuvent souvent être effectuées à distance, minimisant ainsi le besoin pour le personnel de pénétrer physiquement dans des environnements dangereux ou difficiles à atteindre. Cela améliore la sécurité et réduit les risques potentiels pour la santé des travailleurs.
Données en temps réel: de nombreux systèmes d'inspection des égouts par sonar fournissent une analyse des données en temps réel. Cela permet aux inspecteurs de prendre des décisions immédiates en fonction des informations qu'ils reçoivent, ce qui est particulièrement précieux pour résoudre les problèmes urgents.
L'utilisation de la technologie sonar pour l'inspection des pipelines sous-marins offre une précision et une efficacité inégalées, ce qui en fait un outil indispensable pour maintenir l'intégrité des infrastructures submergées. Le système avancé d'inspection des tuyaux sonar X4 d'Easy-Sight exploite les ondes sonores à haute fréquence pour créer des images détaillées de pipelines sous-marins, permettant la détection d'anomalies telles que fissures, corrosion, et blocages avec une précision exceptionnelle. Cette méthode non invasive garantit non seulement la sécurité et la longévité des pipelines, mais minimise également les perturbations environnementales et les temps d'arrêt opérationnels. En adoptant les solutions de pointe d'inspection des tuyaux de sonar d'Easy-Sight, les industries peuvent réaliser des évaluations complètes et fiables des pipelines sous-marins, en préservant leurs actifs et l'écosystème environnant.
