EasySight: robots d'inspection avancés des pipelines pour une infrastructure d'eau intelligente
Comme les tuyaux souterrains sont devenus les vaisseaux sanguins d'une ville et que les gouvernements locaux dépensent beaucoup de main-d 'œuvre et de ressources matérielles pour la construction de conduites d'égout, l'entretien du réseau d'égouts est particulièrement important. En ce qui concerne l'entretien du réseau d'égouts, la question est: qu'est-ce que c'est? Pourquoi en avons-nous besoin? De quel équipement avons-nous besoin? Cet article vous donnera toutes les réponses aux questions ci-dessus et recommandera un équipement d'inspection de pipeline recherché et développé par Easy Sight pour vous.
Avec le développement rapide de l'industrie nationale des pipelines, la sécurité des pipelines et sa gestion de l'entretien sont devenues un sujet de plus en plus apprécié par le département de gestion de la sécurité nationale. Ces dernières années, des accidents causés par la corrosion des pipelines se sont produits de temps à autre. Imaginons ce qui se passera lorsque les dommages au tuyau se produiront. L'interruption de l'exploitation du pipeline affecte son travail; les fuites de pipeline causeront une pollution de l'environnement, ce qui menace la sécurité personnelle et même toute la ville;Réhabilitation de tuyauPeut être difficile, ce qui gaspille de la main-d 'œuvre et des ressources matérielles, affectant les intérêts des entreprises. En un mot, la corrosion et les dommages aux pipelines entraîneront d'énormes pertes.
En effet, des défauts peuvent exister dans les étapes de fabrication, de pose et d'exploitation des pipelines. Les premières étapes et les dernières étapes de l'exploitation du pipeline sont la forte incidence d'accidents, en particulier dans la dernière période de service, la possibilité d'accidents de pipeline augmente fortement. Par conséquent, nous devons prendre des mesures dès que possible pour minimiser la survenue d'accidents, et l'équipement d'inspection du pipeline peut nous permettre de saisir avec précision l'état de fonctionnement du pipeline, fournissant ainsi une base fiable pour l'entretien des conduites d'égout et la réparation en temps opportun de certains défauts graves pour éviter autant que possible les accidents. Il peut également prolonger la durée de vie du pipeline. Dans le même temps, la durée de vie des pipelines est prolongée et les intérêts de l'entreprise sont également garantis. Certains résultats d'analyse montrent que la détection peut réduire les coûts d'entretien des conduites d'égout.
La détection de tuyaux fait référence à la détection et à l'enregistrement en temps réel de la déformation du pipeline, de la corrosion et d'autres dommages, ainsi qu'à un positionnement précis en utilisant un support de transport par pipeline pour conduire le détecteur à fonctionner dans le pipeline. Grâce au service de localisateur de tuyaux, divers défauts et dommages peuvent être trouvés à l'avance et les niveaux de danger de chaque section de tuyau peuvent être compris. En outre, il peut prévenir et réduire efficacement les accidents et économiser des fonds d'entretien des pipelines. Une mesure importante pour assurer la sécurité des pipelines.
Pour la première fois, une série de travaux préparatoires doit être effectuée: mesure et étalonnage de la ligne, réception et expédition du tube à bille et du coude du porc, inspection et transformation de l'ouverture oblique; le diamètre du pipeline et l'inspection de déformation, le raclage et le passage du simulateur pour confirmer. Le pipeline répond aux exigences pour passer le détecteur. Après la mise en œuvre, les données sont traitées et un rapport d'essai est établi. Lorsque cela est nécessaire, il est nécessaire de sélectionner les sections de tuyaux appropriées pour la vérification de l'excavation afin de déterminer si la précision et le taux de réussite deInspection du pipelineRépondre aux exigences.
À mesure que la détection des tuyaux devient plus importante, la technologie de détection des tuyaux retient davantage l'attention. La technologie de détection d'endoscope de pipeline est largement utilisée, qui comprend la détection de vidéosurveillance, la détection de périscope (détection QV) et la détection de sonar. Easy Sight a lancé la détection de l'emplacement du point de fuite du pipeline, qui comprend diverses méthodes de détection telles que le visuel, le son, la lumière et l'électricité, qui reflète vraiment l'état du pipeline et produit des résultats visuels et quantifiables. Dans le même temps, il évite également efficacement les problèmes des méthodes traditionnelles telles que la sortie d'un opérateur dans les puits, ce qui peut avoir de mauvais effets de détection, un coût élevé et une insécurité. Et avec la technologie de détection des endoscopes de pipeline, certaines données scientifiques seront fournies pour l'entretien des pipelines et la réhabilitation des pipelines.
Voici les informations détaillées de ces trois types de méthodes de détection de tuyaux de la technologie de détection d'endoscope de pipeline, qui est tous adoptés par l'équipement de détection de tuyau Easy Sight.
La détection CCTV, qui signifie la détection de télévision en circuit fermé, a été introduite dans le mid-1990s pour être appliquée à l'inspection de l'état interne du pipeline et des pipelines de drainage. C'est actuellement la méthode la plus avancée et la plus efficace pour l'inspection de l'état des pipelines au monde. Les pays développés tels que l'Europe et l'ONULes États ont utilisé cette méthode comme un moyen efficace pour l'inspection des tuyaux de drainage, le contrôle et l'acceptation de nouveaux tuyaux de drainage. Et maintenant, non seulement pour les usages ci-dessus, mais il peut également être utilisé dans l'inspection du statut des pipelines en marche (exigences de maintenance et de réparation), l'inspection de l'effet de nettoyage et de dragage, et l'inspection avant la réparation du tuyau sans tranchée.Détection CCTV des tuyauxAdopte un système d'inspection de télévision endoscopique de tuyau de vidéosurveillance avancé, rampant automatiquement dans le pipeline, qui détecte et photographie la couche de rouille, la corrosion à l'échelle, la perforation, les fissures et d'autres conditions dans le pipeline, ainsi que des enregistrements de la situation actuelle dans le pipeline en même temps, Afin de transformer le pipeline caché souterrain en une vidéo interne visible sur l'ordinateur, ce qui est pratique pour le département de gestion pour faire le plan de traitement de pipeline le plus raisonnable en fonction de l'état du pipeline, puis l'évaluer selon les règlements techniques de l'inspection et lui fournir une base importante pour la formulation d'un plan de réparation.
Le robot d'inspection CCTV de tuyau développé par Easy Sight est l'outil le plus efficace et le plus précis pour accéder au pipeline, qui est attaché une grande importance à l'industrie des égouts et du drainage. Il peut utiliser un pavé, un ordinateur portable ou un contrôleur spécial comme contrôle principal. Pendant le processus d'inspection, il peut rapidement saisir les images de défaut. Une fois l'inspection terminée, le rapport d'inspection peut être obtenu immédiatement. De plus, la courbe de pente du pipeline peut être obtenue en temps réel pendant le processus de détection pour déterminer le dépôt à l'intérieur du pipeline.
Easy Sight possède cinq sortes deRobots d'inspection de vidéosurveillance de tuyau, C'est-à-dire X5-HMA chenille d'inspection CCTV, X5-HT robot d'inspection CCTV de pipeline, X5-HS chenille d'inspection CCTV, X5-HW robot d'inspection CCTV de pipeline et X5-HR chenille à vis. Ces robots sont tous légers, pratiques à détecter et rapides et stables avec une haute définition.
Les robots d'inspection CCTV d'Easy Sight ont une haute définition numérique, avec une qualité d'image haute définition ≥ 2 méga-pixels et une détection longue distance, comme dans le pipeline DN300 mm, une seule détection longue distance de 300m peut être réalisée. En outre, ils ont de nombreuses fonctions d'extension. Par exemple, il peut être équipé d'un logiciel de photogrammétrie professionnelle pour effectuer une reconstruction 3D et une analyse quantitative de la scène réelle du pipeline grâce à une vidéo d'inspection CCTV; il peut être équipé d'un projecteur laser pour extraire le contour interne du pipeline de manière synchrone pendant l'inspection et créer un modèle de pipeline en trois dimensions pour la mesure et l'analyse; Il peut être équipé d'un système de caméra panoramique pour générer une vue panoramique d'expansion de la paroi du tuyau en temps réel et générer un rapport d'analyse d'imagerie tridimensionnelle sur place.

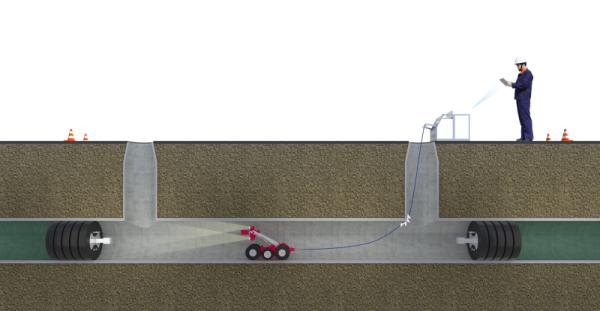

Robot d'inspection CCTV tuyau en fonctionnement
L'inspection du périscope du pipeline (Pipe Quick View Inspection) est une méthode qui utilise le périscope du tuyau pour inspecter le pipeline dans l'arbre d'inspection. Comme une sorte deTechnologie d'inspection de pipeline, La détection QV peut non seulement résoudre le problème que la distance de la caméra ne peut pas atteindre la longueur du pipeline et le taux de téléchargement est trop lent pour être synchronisé, mais peut également déterminer avec précision le défaut de matériau du pipeline, degré de corrosion et son emplacement spécifique. Son résultat d'inspection peut être considéré comme une base pour l'évaluation des conditions du pipeline.
Beaucoup de gens se demanderaient comment fonctionne la détection QV? Le personnel peut enregistrer et enregistrer les images internes des objets inspectés en temps réel via le contrôleur principal au sol. Les images de défaut peuvent être rapidement capturées et sauvegardées. Les informations d'inspection peuvent être entrées via le clavier et affichées et stockées dans la vidéo, qui est hautement intégrée, compacte et légère. Ils utilisent la vidéo pour surveiller et photographier l'état des dépôts à l'intérieur du pipeline, les dommages au pipeline, la pénétration de corps étrangers, les fuites et les connexions cachées des tuyaux de dérivation. Il peut clairement voir et enregistrer toutes les conditions à l'intérieur du pipeline à une longue distance, puis la vidéo est transmise à l'ordinateur maître au sol et stocké. Les professionnels analysent une à une toutes les données vidéo pour comprendre pleinement et systématiquement la situation de base du pipeline, et sa qualité de drainage et oLa peration, ainsi que l'emplacement de la sortie et le degré d'endommagement du pipeline, rédigent ensuite le rapport d'inspection du pipeline pour fournir des méthodes de détection économiques et efficaces pour l'entretien et la réparation du pipeline.
Les avantages de la détection QV sont une conception pratique, un fonctionnement simple, mais ses inconvénients sont qu'il ne peut pas détecter la structure sous la surface de l'eau, ne peut pas effectuer de détection continue, et la distance de détection est courte en même temps.
